陶氏反渗透膜出现磷酸钙结垢的情况不太普遍，但是自从反渗透用于市政废水的处理时情况就变了，目前由于水资源的短缺，市政废水循环再利用成为陶氏反渗透膜的主要应用领域之一，伴随这种大规模应用领域的出现，需要采取针对陶氏反渗透膜磷酸盐结垢的预防措施。
磷是自然界的丰度元素，存在于许多化合物中，在天然水和废水中，含磷化合物的存在形式为：
❖ 颗粒状磷酸盐；
❖ 正磷酸盐（PO43–），根据pH值的不同，正磷酸盐的表现形态为H3PO4，H2PO4–，HPO42–，和PO43–，在中性废水中，H2PO4–和HPO42–为主要成份；
❖ 聚合磷酸盐，这是纺织品洗涤剂或其它洗涤产品中的重要成份，因产品的种类而异，一般含有2~7个磷原子；
❖ 有机磷，它是生命体的必需元素。
常见的含磷矿为磷灰石，这是含有各种OH–，Cl–，和F–基团的磷酸钙，其它的含磷矿物质有时含有铝或铁，下列含磷化合物的溶解度偏低，会引起系统运行出现陶氏反渗透膜结垢。

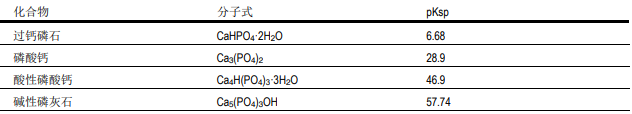

低溶解度含磷化合物
据报道，磷酸钙和磷灰石在中性或碱性条件下，不易溶解，但可以溶解在酸中。磷酸铝和磷酸铁在中等酸性条件下，也不易溶解，这样在陶氏反渗透膜系统预处理阶段，除去铝和铁就十分重要，由于磷化学的复杂性，也就难以预测发生陶氏反渗透膜磷酸盐垢的范围。
为了降低陶氏反渗透膜磷酸盐结垢的风险，降低正磷酸根的同时还应及其注重降低钙、氟和铝的浓度，市面上也有适宜的阻垢剂可供选择。在某市政废水处理厂，对陶氏反渗透膜表面上磷酸盐垢的分析表明，主要成份为钙和磷并伴有少量的铝，可在pH2.4~2.8左右采用柠檬酸进行清洗。建议采用的预防措施是将进水pH减低到6。
